Instalación eléctrica de electrobombas, electroniveles y tableros de bomba

Qué necesita la instalación eléctrica de una bomba de agua

Una electrobomba es un motor que arranca muchas veces al día, a menudo en un lugar húmedo. El Código Nacional de Electricidad – Utilización (CNE-U) regula los motores en su Sección 160:

• Protección y desconexión propias. El circuito del motor lleva su protección contra cortocircuito (Regla 160-200) y cada motor, un medio de desconexión a la vista y a no más de 9 m, o bloqueable y rotulado (Reglas 160-600 y 160-604). En casa, lo práctico es un circuito solo para la bomba, con su llave termomagnética.
• Protección contra sobrecarga en cada motor (Regla 160-300): un guardamotor, un relé térmico con contactor o un protector incorporado en el motor (Regla 160-302).
• Diferencial de 30 mA, obligatorio en viviendas (Reglas 020-132 y 150-400).
• Cable adecuado: al menos el 125 % de la corriente de plena carga del motor (Regla 160-106), nunca menor de 2,5 mm² (Regla 030-002) y más grueso si la bomba está lejos, porque la caída de tensión del circuito no debe pasar del 2,5 % (Regla 050-102).
• Conexión a tierra de la bomba y del tablero (Regla 060-000(2)).

Los datos salen de la placa de la bomba: potencia, tensión y corriente. Osinergmin da como referencia 375 W para una electrobomba de ½ HP.

Electroniveles: la bomba se prende y se apaga sola

Un electronivel es un interruptor con flotador que cuelga dentro del depósito y abre o cierra el circuito según el nivel del agua. Con cisterna y tanque elevado se usan dos:

• En el tanque elevado, arranca la bomba cuando el agua baja y la detiene cuando se llena.
• En la cisterna, detiene la bomba cuando el agua baja, para que no succione aire.

Así lo explica Rotoplas en la ficha de su electronivel, que pide instalarlo con un electricista e indica uso directo en bombas monofásicas de hasta 1 HP a 220 V. Con más potencia, o en bombas trifásicas, el electronivel maneja un contactor. Lo dejamos colgando libre de la tubería y del chorro de entrada, para que no se trabe.

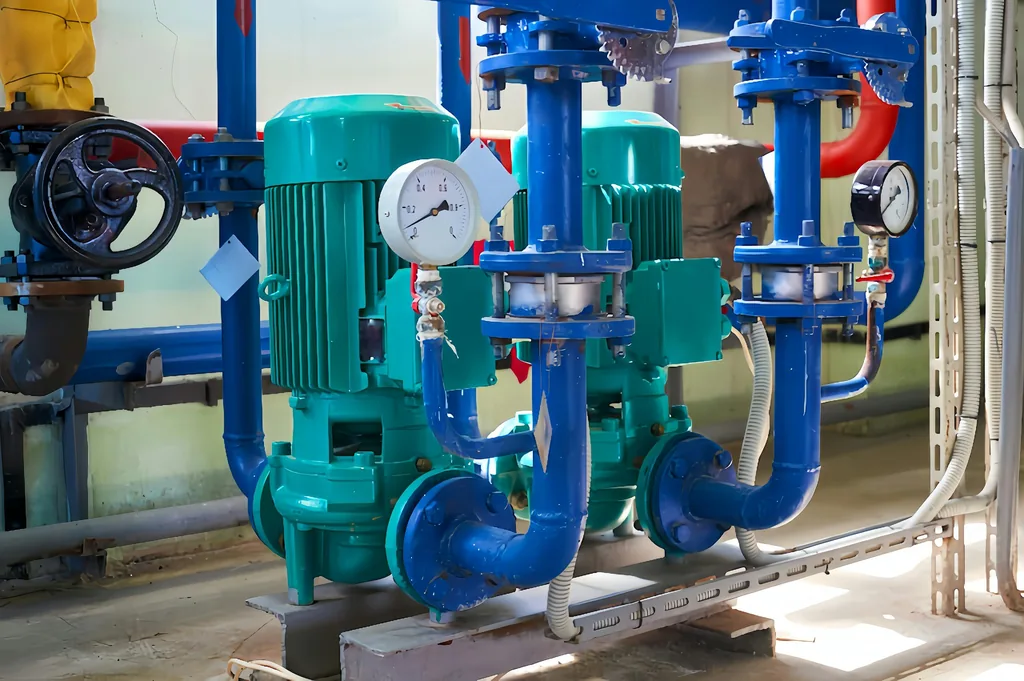

Edificios: tablero de bomba, alternancia y cuarto de bombas

En un edificio, si la bomba falla, todos se quedan sin agua. Por eso suele tener un tablero propio con protección del motor, selector manual, apagado y automático, y luces piloto. Con dos bombas se añade la alternancia: las bombas se turnan, reparten el desgaste y una queda de respaldo. El CNE-U establece una inspección cada cinco años para las electrobombas de los edificios de vivienda (Regla 010-010).

El cuarto de bombas es un lugar húmedo, y la norma pide cajas y tableros hechos y ubicados para que la humedad no entre ni se acumule (Regla 070-3022). También pide ventilación para que el aire alrededor del motor no pase de 40 °C en motores de más de 1 HP (Regla 160-016). Por eso usamos tablero hermético y alejado del piso, cable para lugares húmedos, como el THW-90 de Indeco, y empalmes dentro de cajas. Si el cuarto se inunda, Osinergmin recomienda bajar la llave general si es seguro y no reconectar sin una revisión.

Fallas comunes: la bomba no arranca, salta la llave o trabaja en seco

Si hay olor a quemado o el cable está caliente, baja la llave general. Más detalles en por qué salta la llave térmica.

Referencias de precio de materiales (octubre de 2026)

Precios publicados por las tiendas. No son precios de Electricista TS ni incluyen la instalación.

Promart incluye el IGV; Sodimac muestra el precio final sin detallarlo. Más datos en cuánto cobra un electricista en Lima.

Qué incluye este servicio

• Circuito para la bomba con su llave termomagnética
• Interruptor diferencial para el circuito de la bomba
• Guardamotor, o relé térmico con contactor
• Electroniveles en cisterna y tanque elevado
• Tableros de bomba con selector y luces piloto
• Tableros de alternancia para dos bombas
• Conexión a tierra de la bomba y del tablero
• Revisión de bombas que no arrancan o hacen saltar la llave
